Case Study / Bar & Club Audio
Phục hồi hệ thống sẵn có và bổ sung loa phủ khu VIP sau khi mặt bằng thay đổi thành gác chữ U.
Tóm tắt dự án
- Thách thức
- Gác lửng mới tạo bóng âm; một số thiết bị xuống cấp; âm lượng chênh lớn giữa sàn chính và khu VIP.
- Giải pháp
- Kiểm tra, sửa thiết bị còn phù hợp, bổ sung loa cho vùng phụ, cấu hình sub L/R và căn time alignment.
- Kết quả
- Hệ thống cũ được đánh giá theo từng hạng mục, vùng VIP có loa phủ riêng và signal flow được chuẩn hóa.
Từ Hiện Trạng Đến Bàn Giao
01 / Chẩn đoán

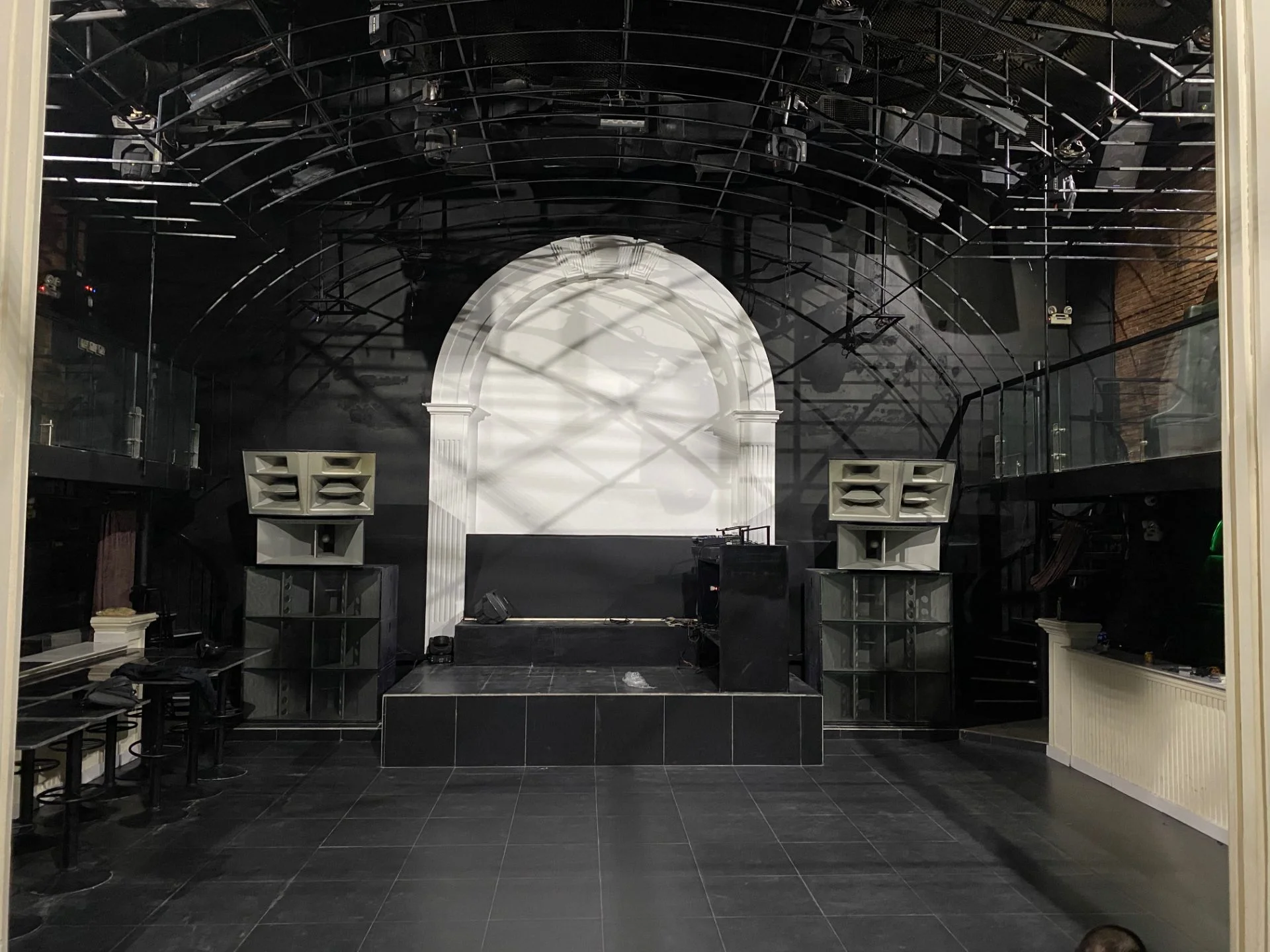

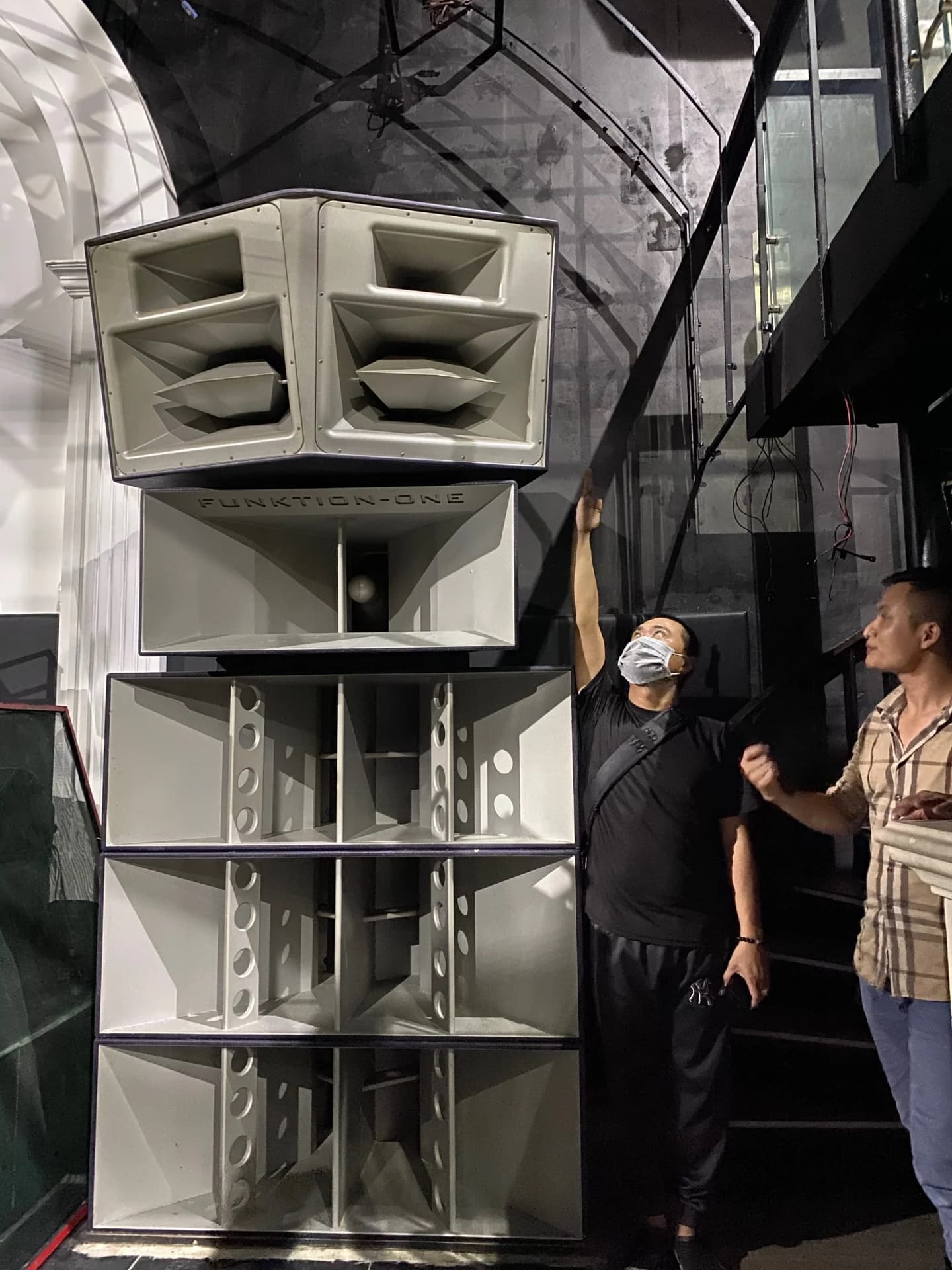

Cuối tháng 8/2020, một khách hàng thân thiết đề nghị Tony Lab Audio khảo sát mặt bằng tại 19 Đỗ Quang Đẩu, Quận 1 — vừa cải tạo kết cấu từ gác 2 bên thành gác lửng hình chữ U đối diện sân khấu DJ. Thay đổi kiến trúc khiến hệ thống Funktion-One Dance Stack sẵn có (vận hành bởi ampli MC2 và DSP XTA) bị hổng vùng phủ nghiêm trọng tại các vị trí VIP mới phát sinh trên và dưới gác; một số thiết bị trong cụm đã xuống cấp hoặc hỏng hóc sau thời gian dài vận hành.
02 / Quyết định kỹ thuật

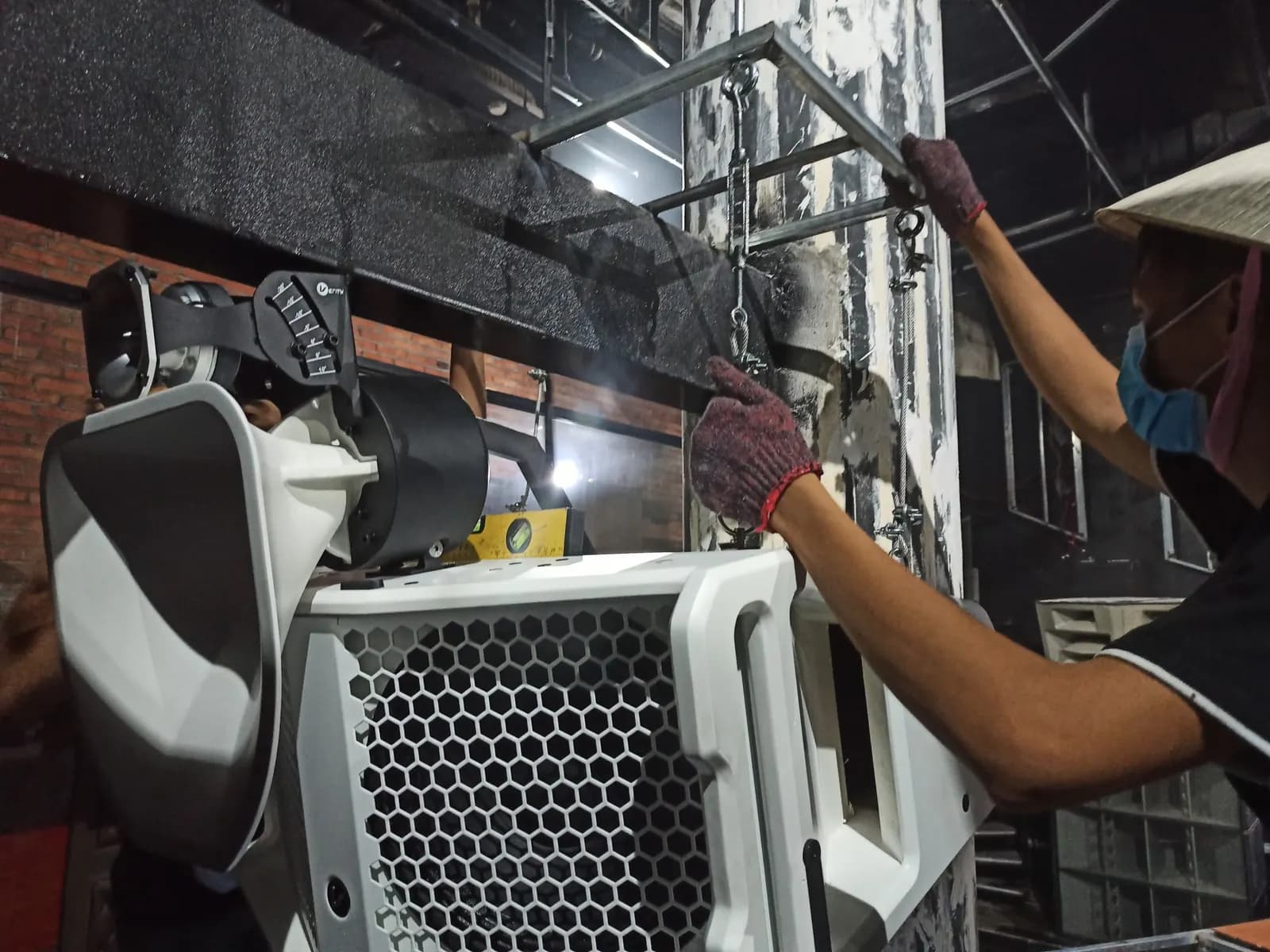

Chúng tôi kiểm tra toàn bộ linh kiện, sửa chữa dứt điểm các thiết bị hỏng trong cụm Funktion-One Dance Stack, ampli MC2 và DSP XTA. Để giải quyết vùng bóng âm mà không phải mở rộng thêm mảng Funktion-One đắt đỏ, chúng tôi bổ sung hệ thống loa Verity Monster 4-Way tại các điểm khu VIP đối diện sân khấu, cả tầng gác trên và vùng dưới gác. Ở dải trầm, chúng tôi cấu hình Left/Right Sub Array với 6 thùng sub đôi 2×18 inch, tính lại pha để cộng hưởng tối đa dải siêu trầm ra giữa sàn nhảy. Trên DSP, chúng tôi cân chỉnh Time Alignment chính xác tới mili-giây giữa cụm Dance Stack phía trước và Verity Monster phía sau để triệt comb filtering, đồng thời thao tác lại Crossover và thiết lập Limiter đa tầng trên XTA DSP để hệ thống vận hành trong giới hạn Headroom và mức âm đã thống nhất.
03 / Kiểm chứng và giá trị
Chênh lệch mức âm khảo sát giữa gác VIP chữ U và sàn chính nằm trong ±2.5 dB. Thiết bị giữ lại và loa bù được kiểm tra cùng nhau khi bàn giao, với ngưỡng Limiter phù hợp cấu hình.
“Hệ thống giữ nguyên được chất âm căng tròn đặc trưng của Funktion-One ở sàn chính, trong khi các bàn VIP gác lửng trước đây bị thiếu tiếng nay đã có lực Bass và âm High phủ rất đều. Khách hàng ngồi khu VIP có trải nghiệm âm thanh hoàn toàn tương đồng với sàn nhảy.”
Toàn Cảnh Công Trình

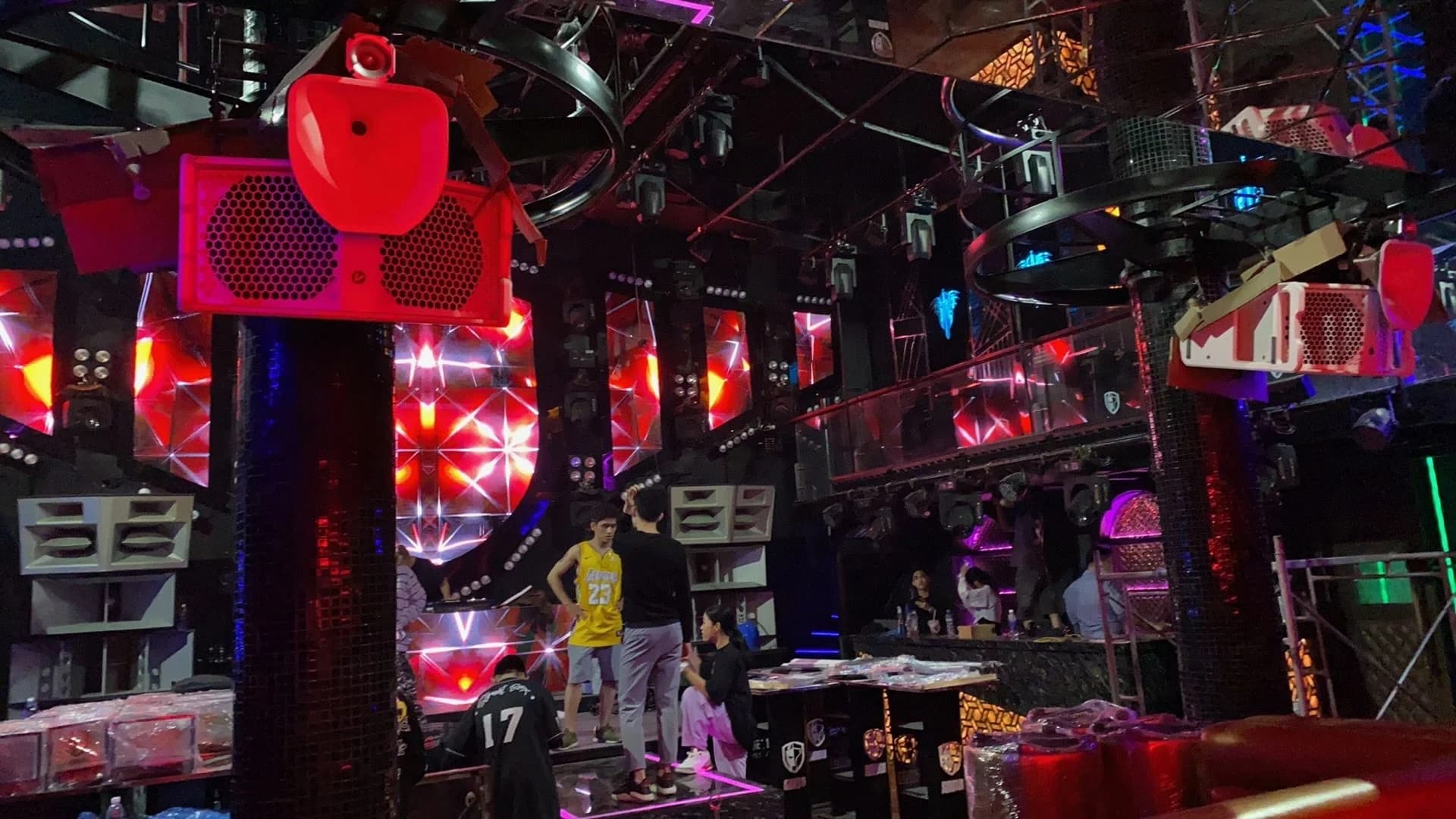

01 / 02 — Khu VIP Shield Club trong giai đoạn hoàn thiện với loa Monster.
Trước Và Sau Khi Xử Lý
| Chỉ số | Trước xử lý | Sau xử lý |
|---|---|---|
| Độ đồng đều SPL | Chênh lệch tới 12dB giữa sàn chính và khu VIP gác chữ U | Chênh lệch còn ±2.5 dB |
| Vùng phủ khu VIP gác chữ U | Bóng âm (acoustic shadow) do gác lửng mới cải tạo che khuất | Bổ sung Verity Monster 4-Way, Time Alignment triệt comb filtering |
| Phương án đầu tư thiết bị | Cân nhắc mở rộng thêm mảng loa Funktion-One (chi phí rất cao) | Phục hồi thiết bị và cân chỉnh hệ thống để cải thiện độ rõ, kiểm tra ngưỡng bảo vệ khi bàn giao. |
Câu hỏi thường gặp
Vì sao cần làm Time Alignment (đồng pha thời gian) khi lắp thêm loa phụ cho khu vực gác lửng?
Âm thanh từ loa chính ở sân khấu và loa phụ ở gác lửng truyền đến tai người nghe tại các khoảng thời gian khác nhau. Nếu không cài đặt độ trễ (Delay) chính xác trên DSP, sóng âm sẽ đâm chéo và triệt tiêu lẫn nhau (Comb Filtering) — khiến tiếng nhạc mỏng, mất lực, lặp tiếng và người nghe rất nhanh mỏi tai.
Phối ghép loa của hai thương hiệu khác nhau (Funktion-One và Verity Monster) có làm lệch chất âm không?
Có thể gây xung đột nếu chỉ đấu nối thủ công. Nhưng nếu dùng DSP chuyên dụng để tính lại Crossover, cân bằng Parametric EQ và đồng bộ Phase Response giữa hai hệ thống, các loa sẽ bổ trợ vùng phủ cho nhau mượt mà mà không làm mất chất âm đặc trưng của loa chính.
Khi thay đổi kết cấu mặt bằng Club, vì sao phải kiểm tra lại các dòng Amply cũ?
Khi mở rộng không gian hoặc tăng số lượng loa, tải điện và mức tỏa nhiệt của Amplifier tăng đáng kể. Các dòng ampli cao cấp như MC2 qua thời gian dài vận hành cần được chẩn đoán tụ điện, sò công suất và hệ thống tản nhiệt để tránh sụt áp, ngắt rơ-le nhiệt hay cháy nổ linh kiện giờ cao điểm.
